Tutorial Menggunakan Tracer (Dua Network yang Berbeda)

Contoh IP nya 192.168.100.1/29 dengan 4 Reply dan 2 RTO.

Sebelum itu kita harus mencari range dari ip 192.168.100.1/29. Untuk mencari range caranya adalah IPNID + 1 sampai IPBID – 1. Jadi, kita harus mencari NID (Network ID) dan BID (Broadcast ID) terlebih dahulu.

                #NID

·        IP Address : 192.168.100.1/29

·        Netmask : 255.255.255.248

·        IP Address ubah ke biner : 11000000.10101000.01100100.00000001

·        Netmask ubah ke biner : 11111111.11111111.11111111.11111000

·        Di AND : 11000000.10101000.01100100.00000000

·        Ubah ke desimal : 192.168.100.0 (NID)

               #BID

·        IP Address : 192.168.100.1/29

·        Netmask : 255.255.255.248

·        IP Address ubah ke biner : 11000000.10101000.01100100.00000001

·        Netmask ubah ke biner : 11111111.11111111.11111111.11111000

·        Reverse netmask biner : 00000000.00000000.00000000.00000111

·        Di OR IP Address biner dan Reverse netmask biner : 11000000.10101000.01100100.00000111

·        Ubah ke desimal : 192.168.100.7 (BID)

               #Range

·        IPNID + 1 = 192.168.100.0 + 1 = 192.168.100.1

·        IPBID – 1 = 192.168.100.7 – 1 = 192.168.100.6

·        Jadi, Rangenya adalah 192.168.100.1 – 192.168.100.6

Tutorial :

1.  Buka Cisco Packet Tracer

2. Lalu isi dengan 1 switch dan 6 pc

 3.  Sambungkan dengan kabel straight.

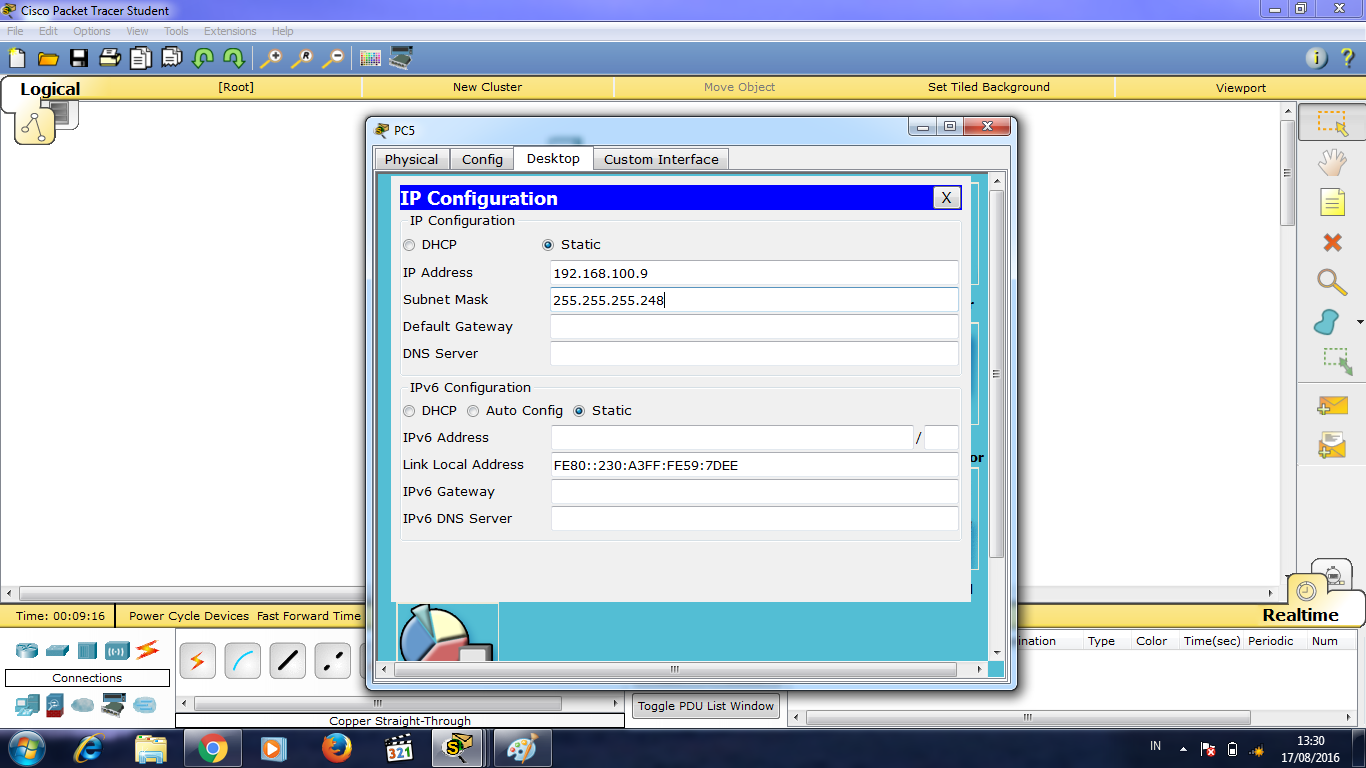

4. Setelah kita tau rangenya, kita bisa setting IP setiap pc dengan hasil 4 Reply dan 2 RTO. Yang akan menghasilkan hasil RTO kita bisa setting IP dengan melebihi rangenya.

·        PC 1 : 192.168.100.1

·        PC 2 : 192.168.100.2

·        PC 3 : 192.168.100.3

·        PC 4 : 192.168.100.4

·        PC 5 : 192.168.100.9

·        PC 6 : 192.168.100.10

·        Netmask nya adalah 255.255.255.248

5. Lalu, kita bisa coba PING.

6. Lihat, terdapat 4 Reply dan 2 RTO. Berarti konfigurasi telah selesai.

7. Selesai
